Plans de façade et plans de coupe architecturaux en Suisse romande (DWG/PDF)
Documentation précise pour projets architecturaux
Transformez la complexité de vos bâtiments en plans 2D d’une exactitude remarquable. Nos relevés de façades et coupes architecturales, extraits de scans 3D millimétriques, documentent fidèlement chaque détail de votre structure. Nos plans sont systématiquement issus d’un scan 3D bâtiment pour garantir une cohérence totale.
L’ADN de votre bâtiment : Relevé de Façade
Élévation
Fidélité
Patrimoine

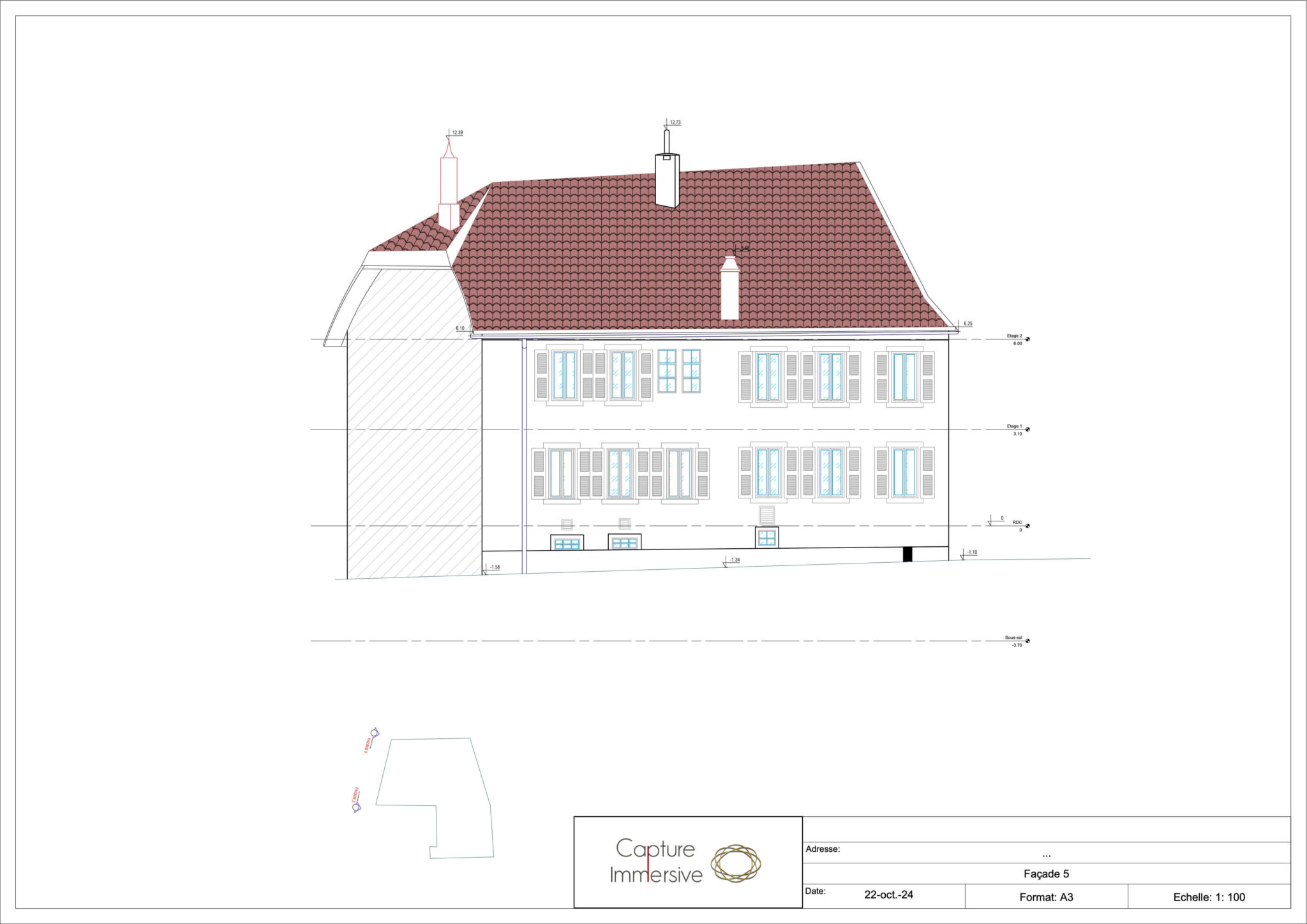

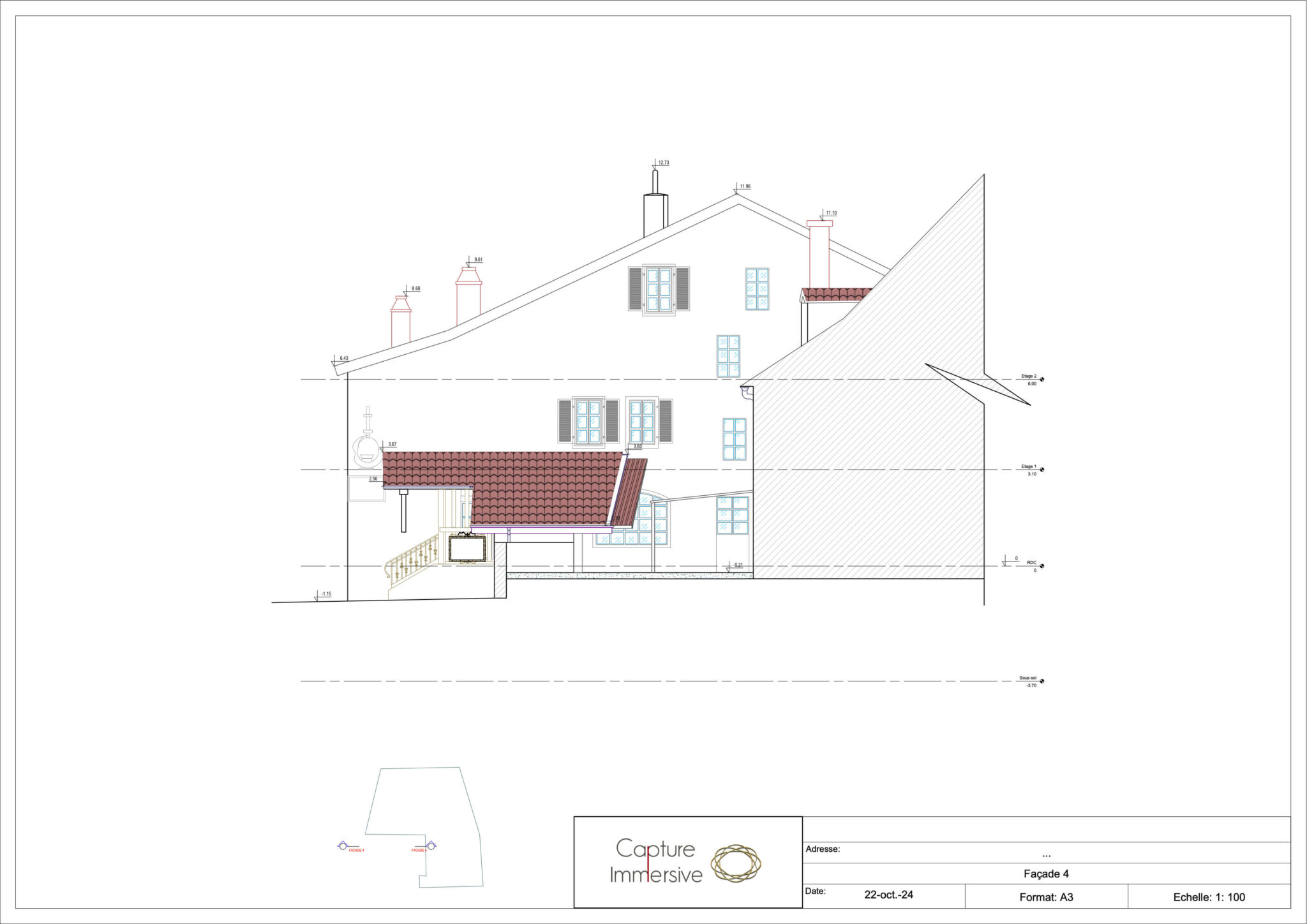

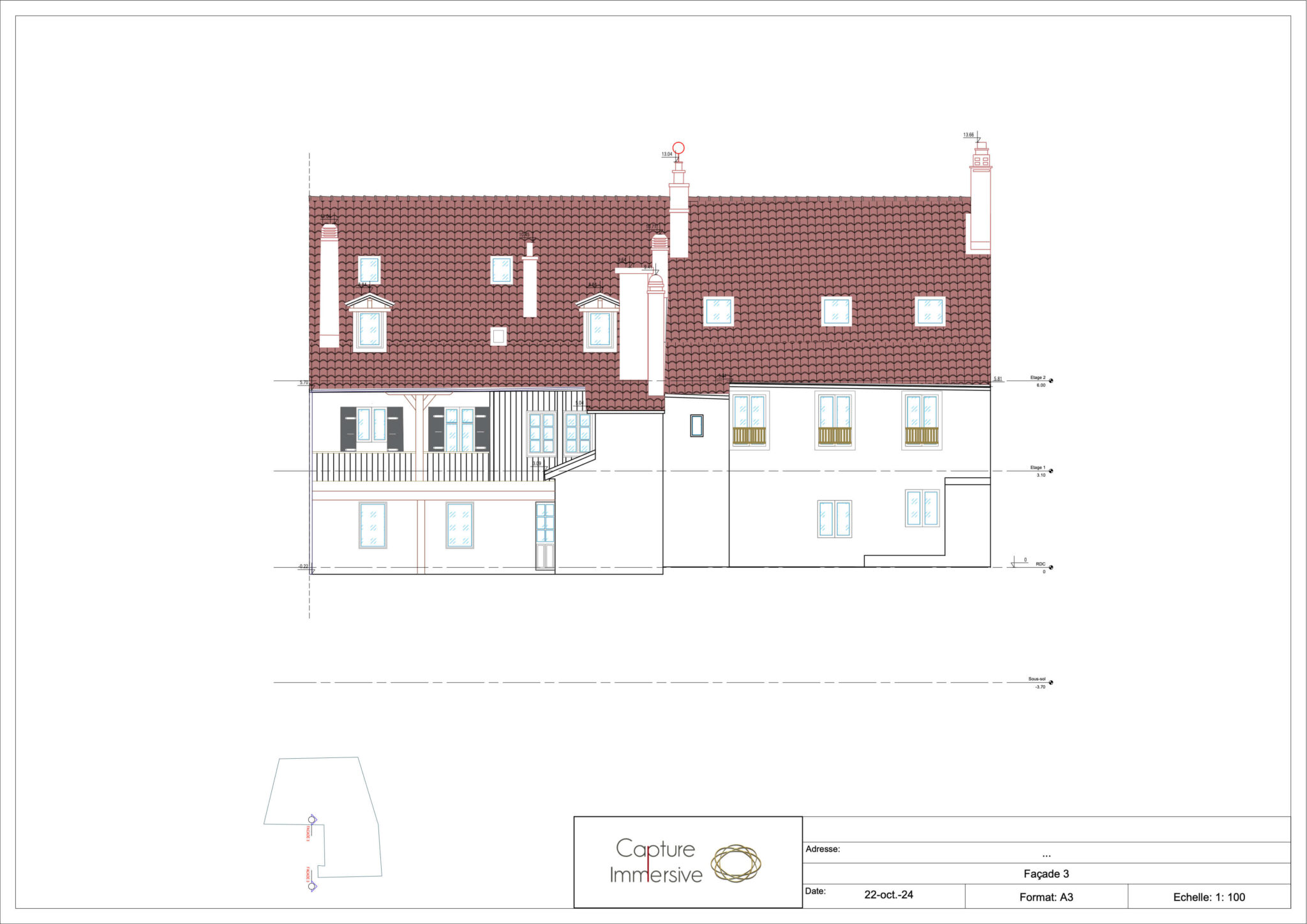

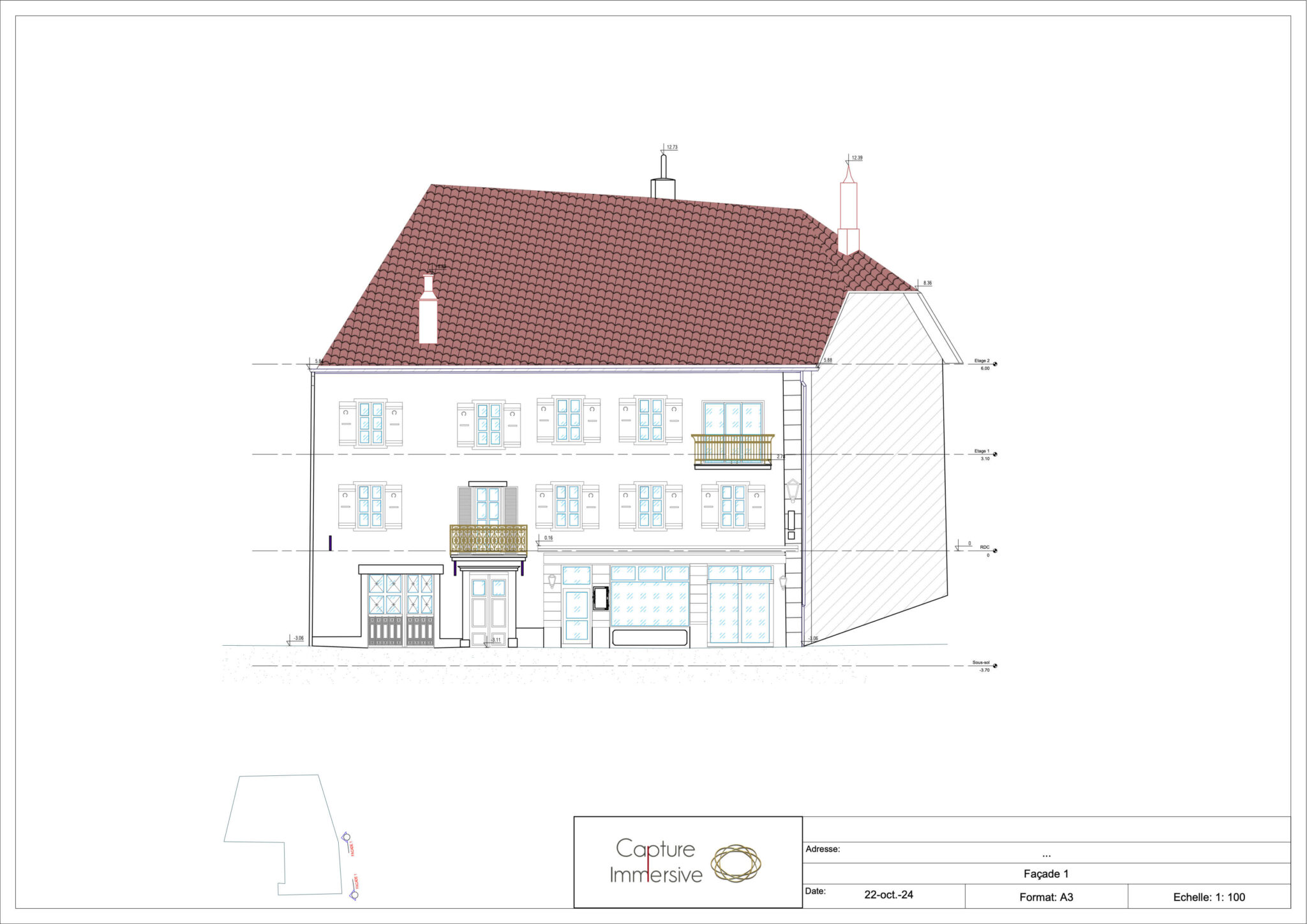

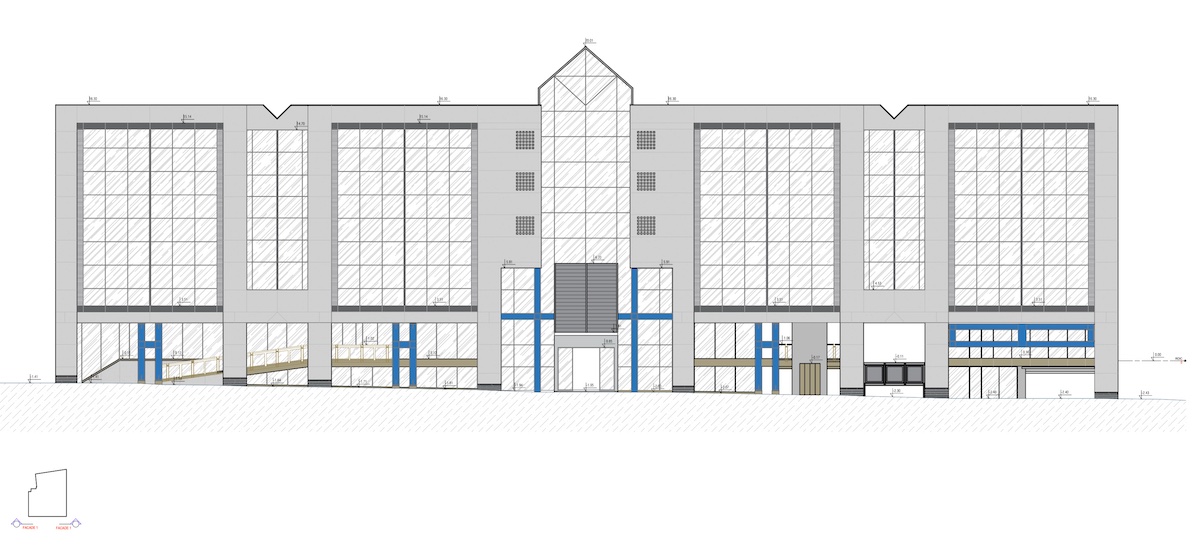

Nos plans de façade reproduisent à l’échelle chaque élément de vos murs extérieurs : dimensions exactes, percements, textures, flèches des arcs et ornementations. Issus directement du nuage de points 3D, ces relevés offrent une vue d’élévation d’une précision inégalée.
Indispensables pour les ravalements, la vérification des alignements ou la comparaison avec les plans d’origine. Pour le patrimoine historique, ces documents constituent une archive précieuse de l’état actuel, facilitant la conservation et la restauration. La précision est telle que vous pouvez mesurer la moindre fenêtre à quelques centimètres près, même sur un immeuble de plusieurs étages.
Radiographie Structurelle : Le Plan de Coupe
Section
Structure interne
Volumes

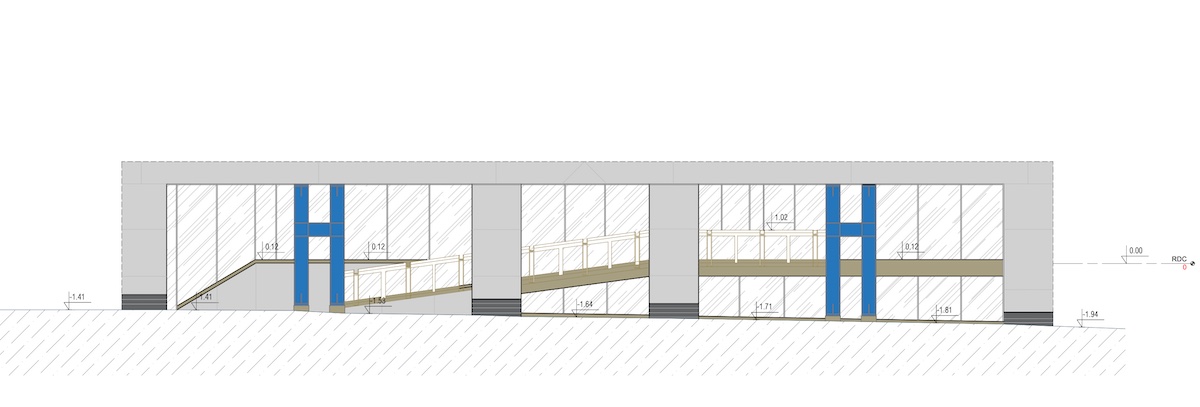

Que cache l’intérieur de vos murs ? Un plan de coupe 2D dévoile ces secrets en un seul regard. Les coupes transversales et longitudinales obtenues par scan 3D révèlent avec exactitude la structure interne de votre bâtiment : hauteurs sous plafond, épaisseur des dalles, poutres et compositions techniques.
Cette vision en section (« trancher le bâtiment ») est bien plus qu’un dessin : c’est un outil de diagnostic.
Compréhension structurelle : Visualisez l’ossature porteuse des fondations à la toiture pour vérifier l’alignement des charges.
Coordination des corps de métier : Anticipez les conflits (clash detection) entre une poutre structurelle et un futur conduit de ventilation.
Types de coupes générées : Nous produisons des coupes longitudinales (vision globale des niveaux), transversales (analyse structurelle) ou de détail (cages d’escalier complexes).
En offrant des mesures précises et vérifiables, nos coupes sécurisent votre projet de rénovation ou d’extension verticale et évitent les erreurs coûteuses sur le chantier.
Conformité & Permis de construire en Suisse
Section
Structure interne
Volumes
Les administrations suisses (Vaud, Valais, Fribourg, Genève) exigent des coupes précises pour valider la conformité réglementaire. Nos livrables facilitent vos mises à l’enquête en permettant aux autorités de vérifier instantanément :
L’implantation exacte dans le terrain (profil naturel vs projet).
Le respect des hauteurs sous plafond réglementaires.
L’intégration des pentes d’accessibilité et des gabarits.
Sans coupes conformes aux normes SIA, l’obtention des autorisations devient complexe. Nous vous fournissons les pièces graphiques incontestables pour vos dossiers.
Affinez votre vision technique
Enrichissez votre documentation technique. Grâce au scanner LIDAR, nous effectuons des scans de bâtiment millimétriques pour reproduire le bâtiment à l’existant. Notre expertise en modélisation BIM et DWG transforme ces relevés As-Built en maquettes 3D intelligentes pour une gestion optimale. Explorez aussi notre photogrammétrie pour des rendus texturés photoréalistes. Ces solutions combinées vous offrent une documentation exhaustive, de la précision du scan LIDAR As-Built à la visualisation immersive.
À quoi sert un plan de coupe précis pour un bâtiment ?
Il offre une vue transversale révélant la structure, les niveaux et les réseaux invisibles sur un plan d’étage. C’est la clé pour les études techniques et la conformité aux demandes de permis en Suisse.
Quelle est la différence entre un relevé manuel et votre méthode 3D ?
Le relevé manuel est sujet à l’erreur humaine et aux oublis. Notre méthode par scan 3D capture l’intégralité du bâtiment en quelques heures avec une précision millimétrique, garantissant qu’aucune mesure ne manque une fois de retour au bureau.
Quels types de bâtiments traitez-vous ?
Nous intervenons sur tout type d’ouvrage en Suisse romande : immeubles locatifs, villas, bâtiments publics, fermes rénovées et monuments historiques classés.
Les plans sont-ils compatibles avec mon logiciel d'architecte ?
Oui. Nous exportons des fichiers natifs (DWG, DXF, IFC) compatibles avec la majorité des logiciels du marché (Revit, ArchiCAD, Vectorworks, AutoCAD).
